ЧЕРТЕЖ (DWG форма)

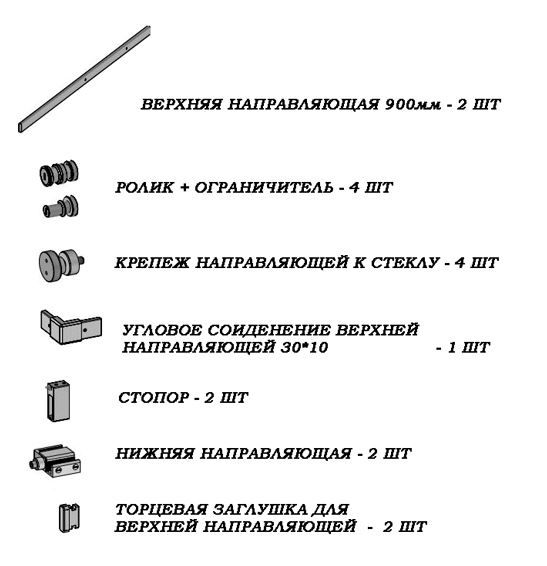

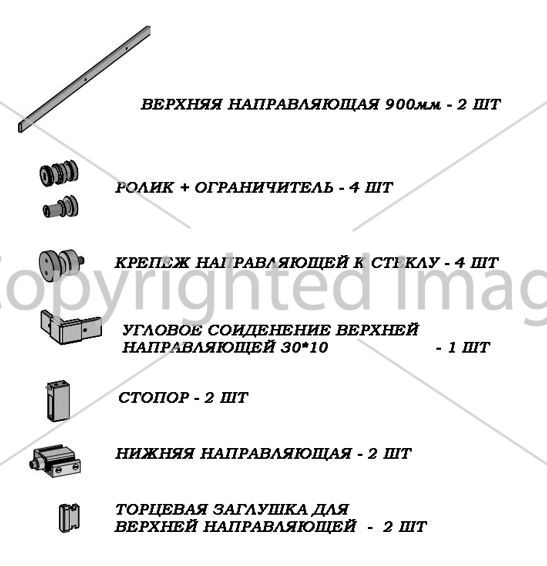

            Комплектация.

1. Верхний ролик – 4 шт.
2. Нижний ограничитель- 4 шт.
3. Крепление стекло труба – 4 шт.
4. Нижняя направляющая - 2 шт
5. Верхний стопор 2 шт
6. Угловой соиденитель верхней направляющей - 1 шт
7. Верхняя направляющая (900мм)- 2 шт
8. Заглушка для верхней направляющей - 2 шт

ПРИМЕЧАЕНИЕ   в комплект на включены:

1. Ручки

2. Уплотнители

3. Нижний порого (труба 20*20)

4. Угл. соидениель порогоа 20*20 (TT93C57)

5. Крепление к стене

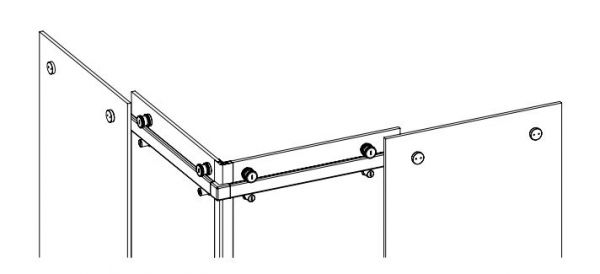

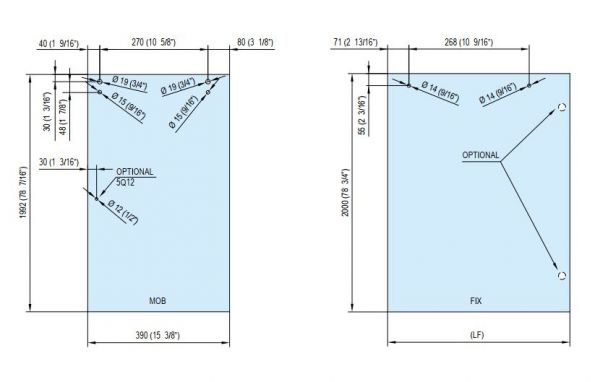

Система TT93Q00 применяется для монтажа угловой двухстворчатой душ кабины. Все комплектующий выполнены из нержавеющей стали, система комплектуется двумя верхними направляющими с усилительными стержнями внутри, отполированы заводом изготовителем до состояния зеркала. Направляющие имеют резьбовые отверстия для крепления к стеклу, расстояние между ними 268 мм, это необходимо учитывать при проектировании стекла. Система TT93Q00 является полным аналогом системы итальянского производителя (COLCOM) BZQ0. Отличие от систем OFWS1 И TK-002A:  в комплекте направляющая с улучшенной полировкой / элементы крепления имеют меньшие габариты / конструктивные отличия нижних направляющих  и креплений к стеклу.
