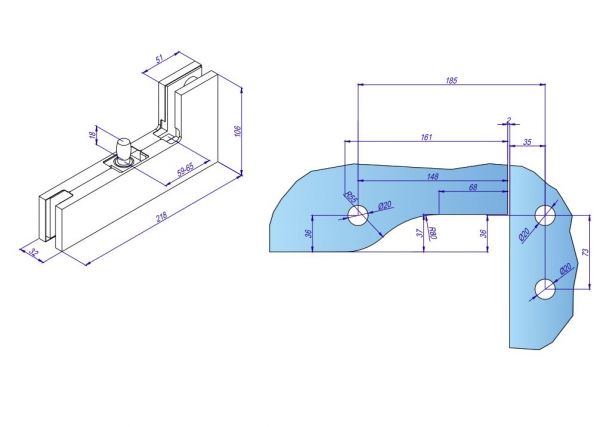

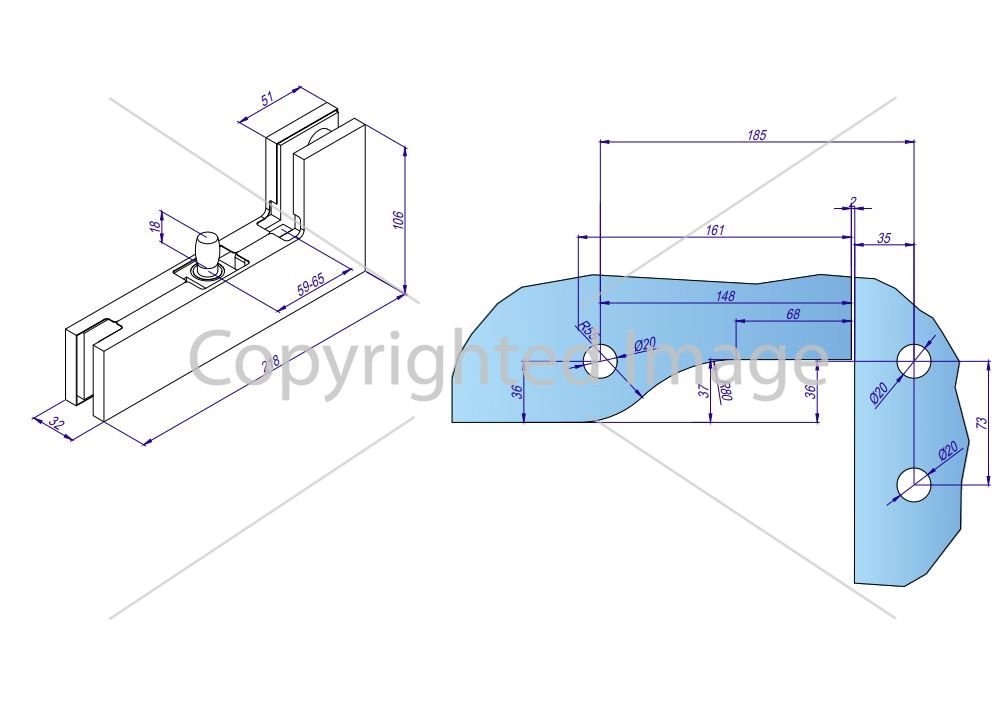

ЧЕРТЕЖ (PDF формат)

ЧЕРТЕЖ (DWG формат)

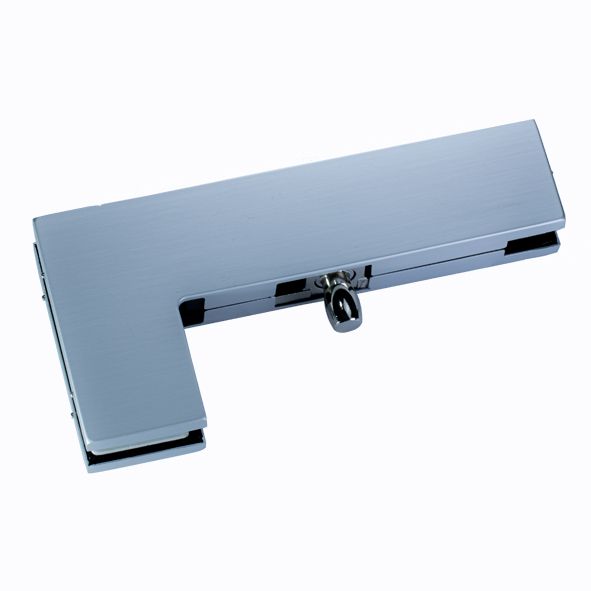

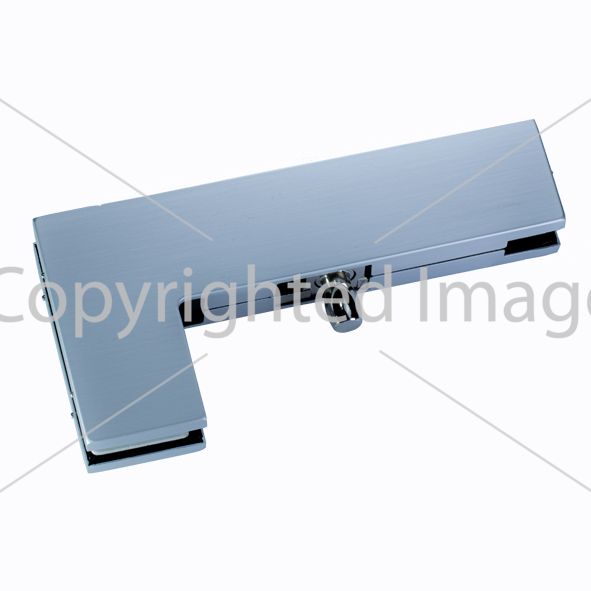

Фитинг угловой с осью.

Используется в маятниковых цельностеклянных конструкциях с толщиной стекла 10-12 мм.

Данный фитинг выполняет две функции. Первая - он жестко соединяет  между собой боковое стекло и фрамугу,  верхнее стекло которое находится над дверью. Вторая функция - это создание верхней оси вращения для маятниковых дверей. Она позволяет им открываться в обе стороны.

Используется совместно с верхними петлями  HDL-120 и  верхними шинами для маятниковых дверей. Ось имеет регулируемое положения 55 – 65 мм от края петли.
