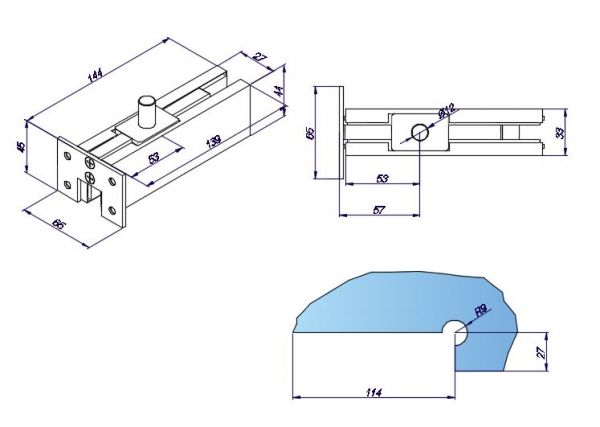

ЧЕРТЕЖ (PDF формат)

ЧЕРТЕЖ (DWG формат)

Фитинг с осью и планкой в стену от итальянского производителя Casma, Италия.

Используется в маятниковых цельностеклянных конструкциях с толщиной стекла 8-12 мм.

Из-за использования более качественных материалов в основе фитинга позволяет уменьшить габаритные размеры самого фитинга, что положительно сказывается на общем дизайне.

Крепится специальной монтажной пластиной в боковую стену из бетона, кирпича, дерева или металлической закладной. Так же фитинг крепится на верхнее стекло, фрамугу, что в совокупности придаёт дополнительной жёсткости всей конструкции.

Используется совместно с верхней петлёй 52000.

.
